绘制雷达

题目介绍

本作品来自《青少年软件编程(图形化)等级考试试卷(三级)》中的《三.编程题》 《36. 绘制雷达》题目。

试题编号：202212-S3-36

试题类型：编程题

试题难度：一般

下载内容介绍

内容包含：

• 程序源码文件
• 详细的教程文档

准备工作

1）绘制黑色背景；

2）删除默认角色小猫，添加角色Pencil。

功能实现

1）画笔的颜色设为黄色，Pencil的中心点设在笔尖位置，画笔的粗细设为5；

2）绘制如下所示图形，边长自定义，只要图形不超过舞台范围即可。

评分标准

1）选出角色和绘制出背景；（1分）

2）画笔的颜色设为黄色，Pencil的中心点设在笔尖位置，画笔的粗细设为5；（2分）

3）绘制出一个三角形（2分），绘制出里面一层图形（2分），绘制出外面一层图形（3分）。

参考程序

详见下载内容。

编程题的功能实现有多种方案，标准答案所示参考程序仅是其中的一种，最终以是否完成题目要求的功能实现效果作为评分依据。

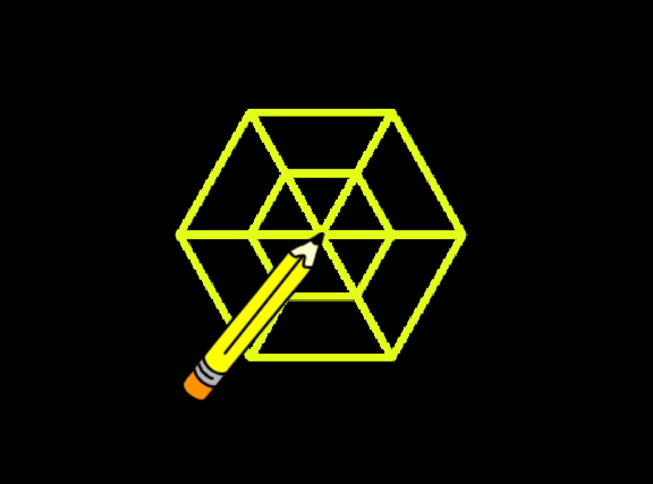

效果展示

试题解析

试题的难点在于绘制正三角形。雷达是由多个正三角形构成。

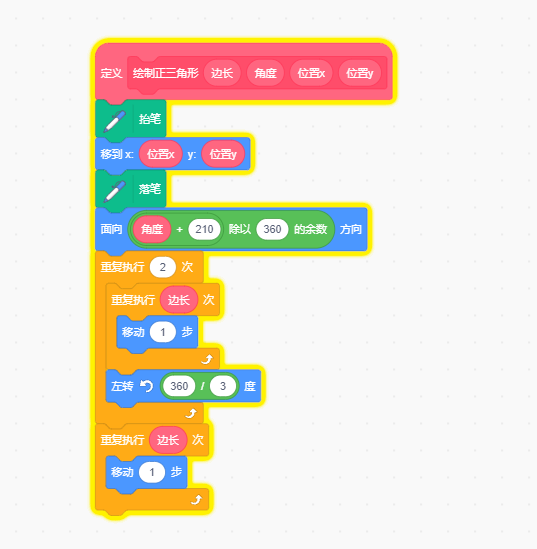

绘制正三角形的思路：

1. 提供起始画笔坐标位置
2. 提供第一条线的方向角度
3. 每画完一条线，左转120°，画下一条线
4. 最后一条线（第三条）画完后，不左转
